这一次两位在各自领域的行业“大拿”的战略牵手，在外界看来，这不是一次简单的技术互补，而是上游面板巨头与前沿芯片玩家，联手给MicroLED行业按下产业化快进键，更直接瞄准AI时代最核心的光通信赛道。

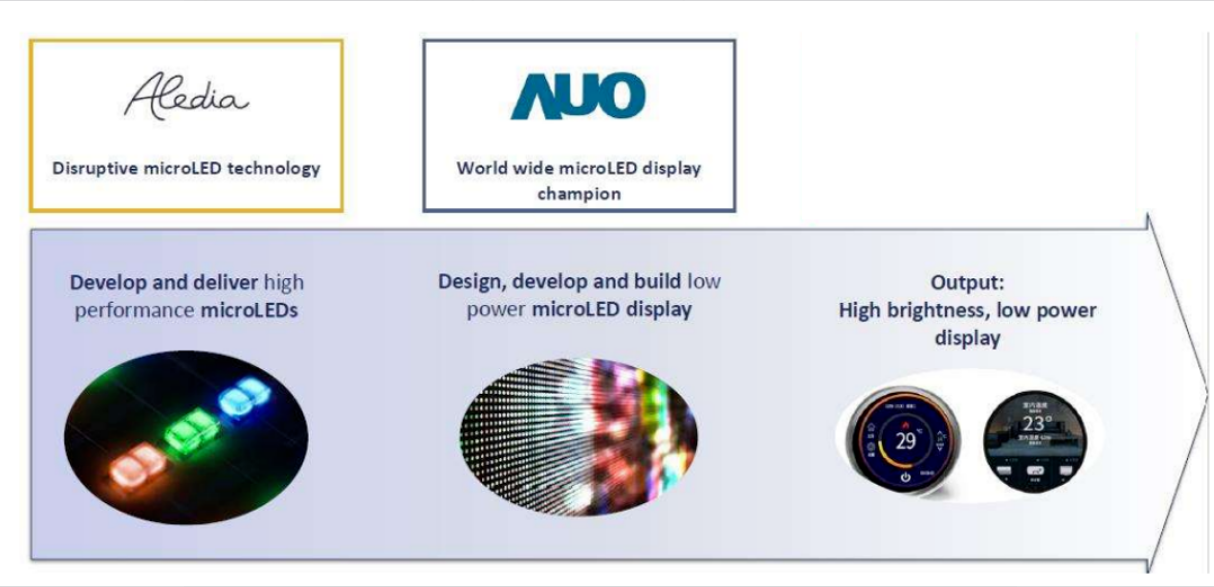

据悉，本次双方合作的核心杀招，是把Aledia独家3D纳米线高压MicroLED，深度整合进友达的显示背板。

这套技术不是常规MicroLED，而是基于8英寸硅基、自带高压架构的新一代方案：像素微缩后能效不衰减、驱动更简单、功耗更低，完美适配高分辨率与低功耗两大刚需，直接解决行业多年的尺寸—效率矛盾。

对整个MicroLED产业而言，这一步堪称范式突破。传统路线长期卡在巨量转移、良率、成本三座大山，而Aledia的3D纳米线+硅基CMOS兼容工艺，能直接复用半导体产线，大幅降低量产门槛；友达则补上背板、系统集成与量产交付能力。两者一结合，等于把“实验室技术”拉进“可大规模出货”的快车道。

这对友达更是战略级补强。作为深耕面板30年的巨头，友达早已不满足于显示，而是把MicroLED当作切入AI光通信的钥匙。它手握玻璃制程、巨量转移、CPO模组全套技术，正在强攻数据中心短距离光互连；Aledia同步布局µLink光通信技术，两家联手，相当于把“显示”与“光通信”两条腿彻底补齐。

更深层的意义在于赛道拓宽。合作从显示起步，但未来直指AI数据中心光互联、AR/VR等高增长场景。友达已经在推进CPO模组客户测试，Aledia则在对接全球光通信核心链条，这次牵手相当于技术+制造+生态全线打通，2–3年内就有望进入商业化兑现期。

对行业格局来说，这是一次重新定调。MicroLED不再是少数厂商的炫技舞台，而是进入巨头主导、规模化落地的新阶段。友达凭借制造与生态优势，Aledia凭借独家纳米线架构，快速构筑专利与工艺壁垒，后来者的追赶窗口正在迅速关闭。

友达+Aledia的组合，真正诠释了什么是强强联手、双向降维：一边用3D纳米线+高压架构解决MicroLED的产业化痛点，一边用显示能力跨界抢占AI光通信风口。这不仅会改写全球MicroLED竞争格局，更会提前锁定下一代显示与算力硬件的主导权。

一句话总结：这对组合放出的不只是显示的“大招”，更是面向AI时代的战略先手。
